RAYMARINE Emetteur-récepteur AIS700 classeB splitter intégré
Ref. BS : 0066348
Ref. FOUR : E70476

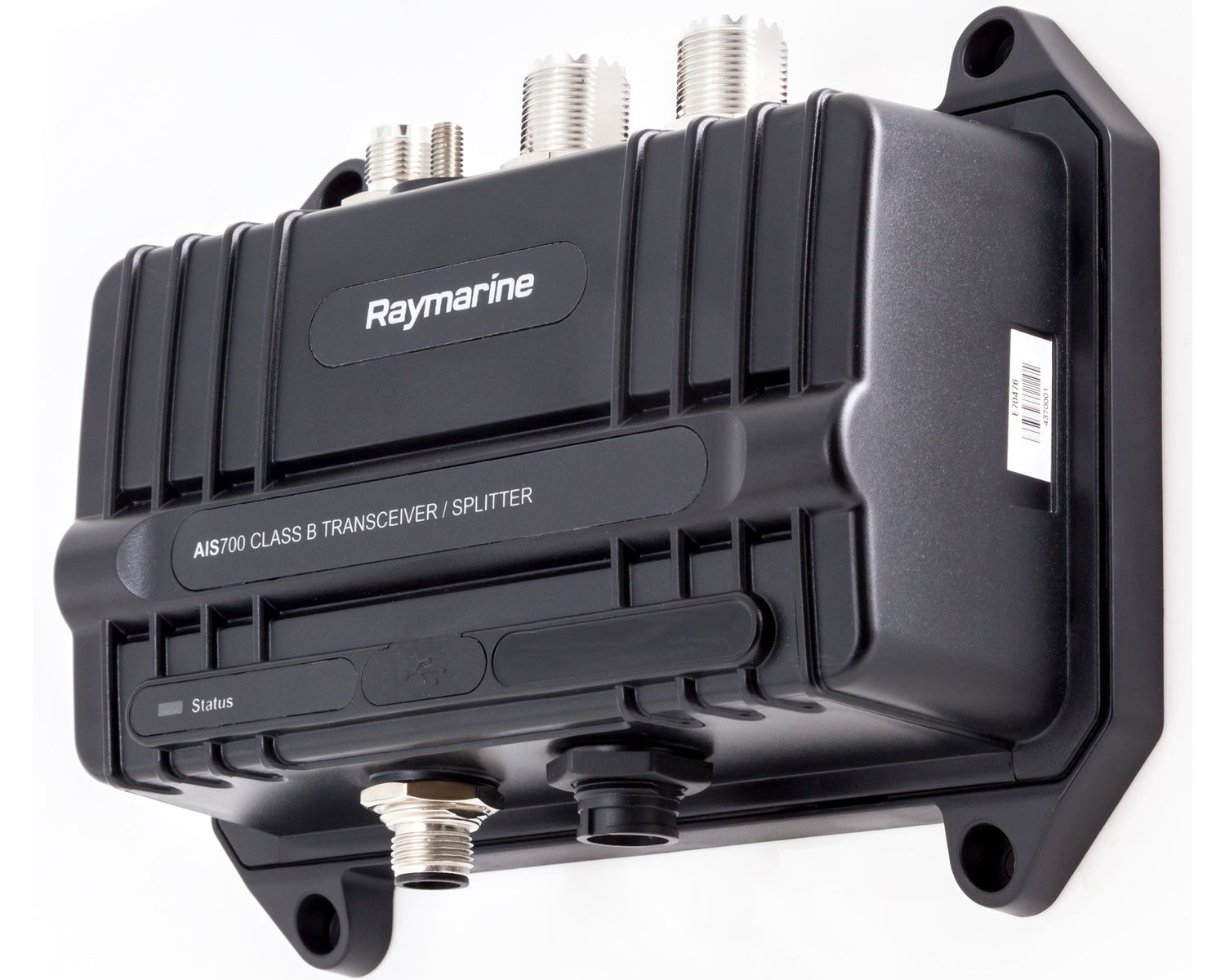

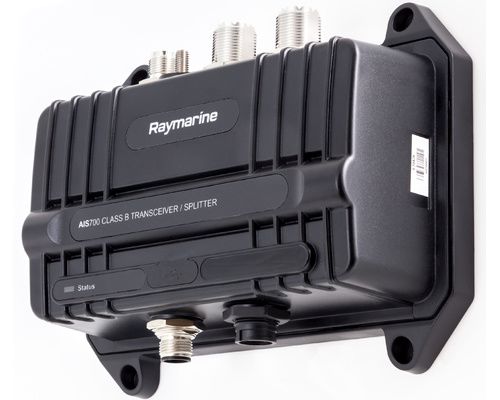

Émetteur-récepteur de classe B avec répartiteur d'antenne intégré AIS700
Caractéristiques détaillées
L'AIS700 de Raymarine est un système d'identification automatique (AIS) émetteur-récepteur de classe B conçu pour être utilisé avec les systèmes de navigation à écran multifonction Raymarine.
- Transmission et réception AIS complètes pour une perception renforcée des situations et de la sécurité
- Son répartiteur d’antenne intégré simplifie l’installation avec l’antenne VHF existante.
- Compatible NMEA2000, NMEA0183, PC et SeaTalkng. Antenne GPS 72 canaux fournie.
- Mode silencieux activable par l’écran multifonction ou physiquement (bouton) pour une sécurité renforcée, au besoin.

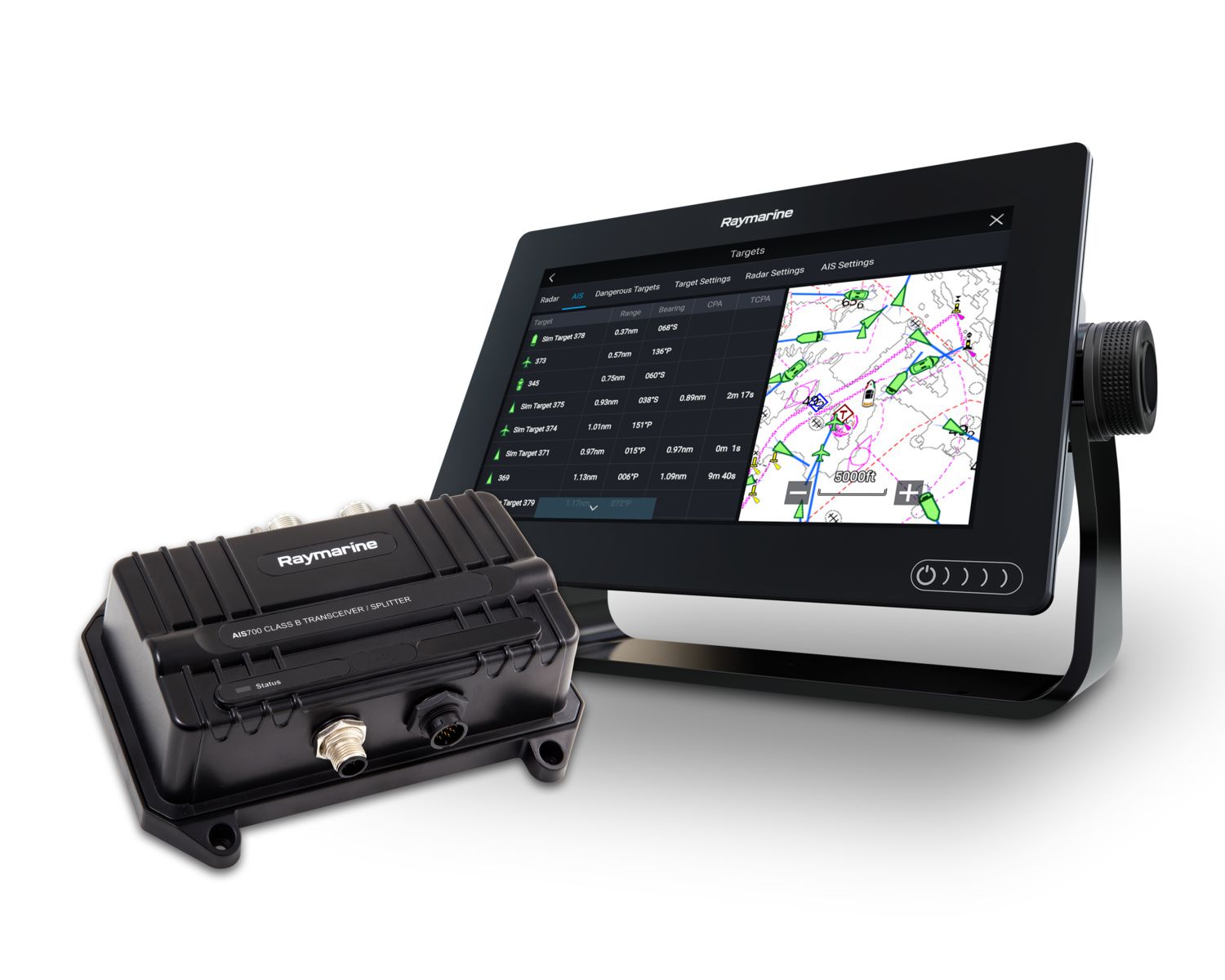

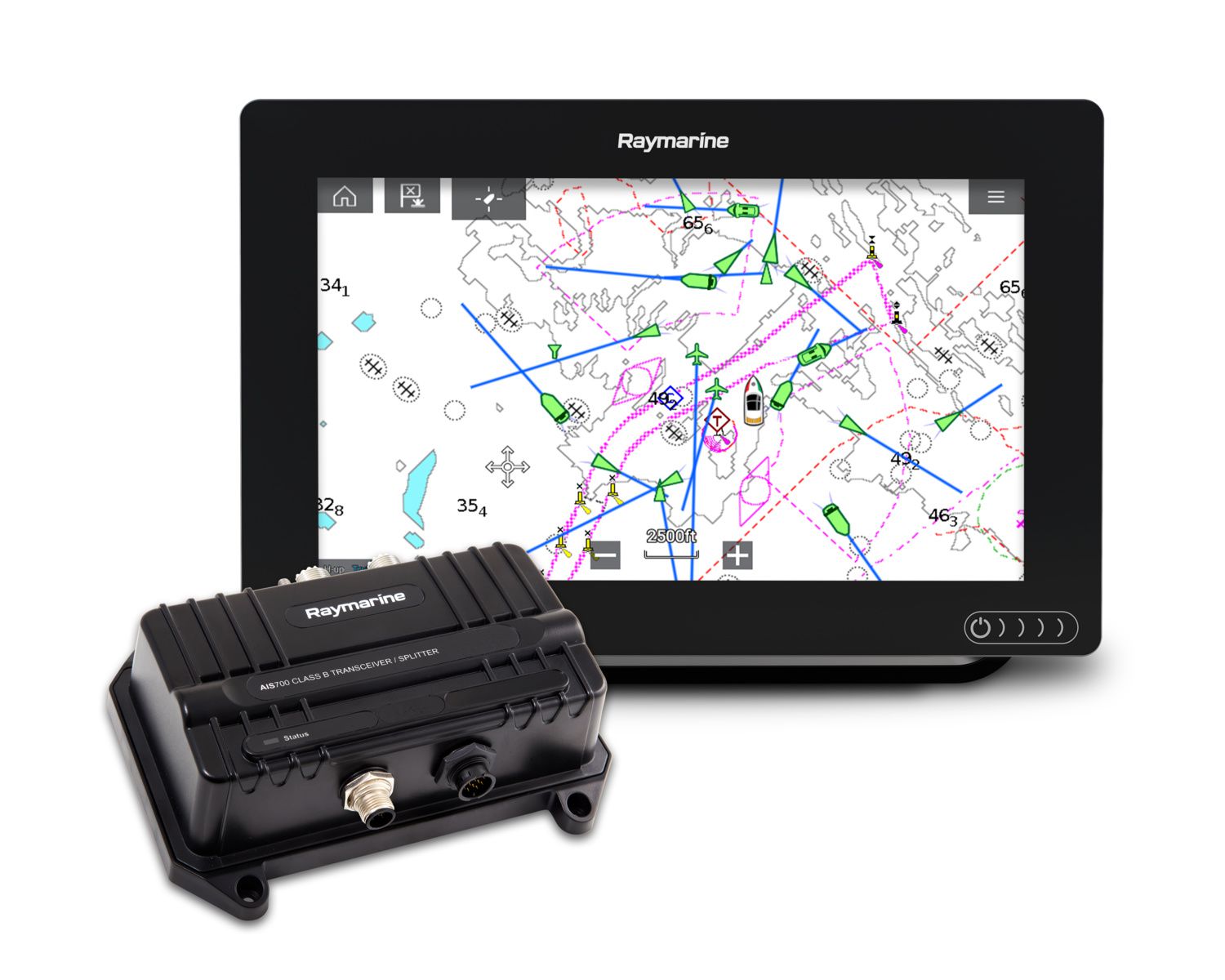

Captures d'écran
Caractéristiques
CARACTÉRISTIQUES ENVIRONNEMENTALES
| Température de fonctionnement | -15 °C à +55 °C |
| Température de stockage | -20 °C à +75 °C |
| Infiltration d'eau | IPX6 et IPX7 |
| Humidité | Jusqu'à 93 % à 40 ˚C |
CARACTÉRISTIQUES D'ALIMENTATION
| Alimentation | 12 V et 24 V nominale |
| Consommation électrique | < 3 W |
| Pic de courant | 3 A |
| Valeur d'équivalence de charge | 1 LEN |
CARACTÉRISTIQUES RF
| Récepteur ASN | Mise en œuvre en temps partagé avec un seul récepteur TDMA |
| Récepteur bande 1 | 156,025 MHz à 162,025 MHz (par pas de 25 kHz) |
| Récepteur bande 2 | 156,025 MHz à 162,025 MHz (par pas de 25 kHz) |
| Bande émetteur | 156,025 MHz à 162,025 MHz (par pas de 25 kHz) |
| Caractéristiques de l'émetteur | Pour respecter les sections pertinentes de la norme CEI 62287-2 |
| Caractéristiques du récepteur | Pour respecter les sections pertinentes de la norme CEI 62287-2 |
| Caractéristiques de l'émetteur-récepteur | Pour respecter les sections pertinentes de la norme CEI 62287-2 |
| Récepteur GPS | MAX-M8W u-blox |
| Canaux de réception GPS | 72 canaux |
| Durée d'acquisition GPS en démarrage à froid | 26 s (nominale) |
| Source de position | GPS et GLONASS |
| Performance AIS | SOTDMA 5 W |
CARACTÉRISTIQUES DU RÉPARTITEUR D'ANTENNE
| Bande de fréquences de fonctionnement | Transmission de 156,0 MHz à 162,025 MHz Réception de 156,0 MHz à 162,025 Mhz |
| Perte d'insertion de voie RX AIS | 0 dB |
| Perte d'insertion de voie TX AIS | |
| Perte d'insertion de voie RX VHF | 0 dB |
| Perte d'insertion de voie TX VHF | |
| Puissance du port AIS | Entrée 5 W au maximum |
| Puissance du port VHF | Entrée 25 W |
| Durée de commutation RX à TX VHF | 10 µs au maximum |
| Durée de commutation RX à TX AIS | 10 µs au maximum |
| Durée de commutation TX VHF à TX AIS | 10 µs au maximum |
| Durée de commutation toute TX à RX | 10 µs au maximum |
| Impédance du port VHF | 50 Ω |
| Impédance du port AIS | 50 Ω |
| Impédance du port d'antenne | 50 Ω |
| Isolation du port VHF à AIS | >28 dB (dans les deux sens) |
| Puissance d'entrée VHF minimale de commutation | 400 mW |
CONNEXIONS EXTERNES
| Type de connecteur d'antenne VHF | Coaxial SO-239 |
| Type de connecteur de radio VHF | Coaxial SO-239 |
| Connecteur d'antenne GNSS | TNC coaxial 50 Ω |
| NMEA2000 | Mâle DeviceNet |
| USB | Micro-B |
| Isolation d'interface externe | Interfaces NMEA 2000 et NMEA0183 pour intégrer une isolation galvanique de l'alimentation telle que requise par la spécification d'interface correspondante. |
| Interface 1 NMEA0183 (connexion d'écran multifonction) | Niveaux RS422 bidirectionnels, conformes NMEA 0183 HS (CEI 61162-1). Interface 4 fils (signalisation différentielle). Débit configurable. Entrée AIS vers l'écran multifonction. |
| Interface 2 NMEA0183 (connexion instrument NMEA0183) | Niveaux RS422 bidirectionnels, conformes NMEA 0183 (CEI61162-1). Interface 4 fils (signalisation différentielle). Interface 4 fils (signalisation différentielle). Débit configurable en bauds |
| Interface USB (connexion PC) | Port USB bidirectionnel, conforme au protocole NMEA 0183 HS (CEI 61162-1), débit 38,4 kBaud |
Contenu de la boite
| 1 | AIS émetteur-récepteur de classe B avec répartiteur d'antenne VHF intégré AIS700 |
| 2 | Antenne GNSS (GPS) |
| 3 | Câble d'alimentation/données de 2 m (6,56 pieds) |
| 4 | Câble de radio VHF de 1 m (3,28 pieds) |
| 5 | Câble adaptateur DeviceNet-SeaTalkng® de 1 m (3,28 pieds) |
| 6 | Joint d'antenne GNSS |
| 7 | Mâtereau d'antenne GNSS |
| 8 | Fixations de l'unité (4 vis autotaraudeuses n° 8x19) |
| 9 | Écrou et rondelle M5 (mise à la terre) |
| 10 | Kit de documentation |
| 11 | Fixations d'antenne GNSS (3 goujons et écrous papillons M3x40 ) |
| 12 | CD du logiciel |
