GLOMEX RA201 Duplexeur VHF/FM/récepteur AIS

Duplexeur VHF/AIS et AM/FM : Permet de connecter la radio AM-FM sur l'antenne VHF et de l'utiliser simultanément pendant une émission ou une réception VHF.
De plus, cette nouvelle version comporte une sortie spécifique pour un récepteur AIS (réception uniquement).

Il est un appareil compact, économique, sécuritaire et facile à installer partout qui nécessite 12 V avec un maximum de consommation de seulement 25 mA. Le répartiteur RA201 a une entrée coaxiale pour l'antenne et trois sorties dédiées à l'émetteur VHF, radio AM/FM et l'AIS. Grace au circuit électronique développé spécifiquement par Glomex, et à la présence d'un amplificateur incorporé, RA201 est capable d'assurer haute performance dans les trois applications de son utilisation prévue, sans perte de qualité du signal. La puissance maximale prise en charge par le séparateur VHF est de 100 W, donc, le double de la puissance délivrée par la majorité des dispositifs sur le marché.

• Impédance : 50 Ohm
• Plage de réception radio : 100 KHz à 200 MHz (GO/PO/OC/FM incluses)
• Plage d’émission/réception VHF : 100 MHz à 200 MHz (marine/ radio amateur)
• Plage de réception AIS : 100 KHz à 200 MHz
• Préamplificateur intégré : 15 dB partagés sur les deux entrées (compensation de pertes)
• Plage de puissance VHF : de 0.2 watts min à 100 watts max
• Consommation maximale : 25 mA
• Tension d’alimentation : 13.8 V (de 10 V min. à 16 V max)
• Câble d’alimentation : long 60 cm rouge (+) et noir (-)
• Protection : fusible verre 5x20 mm -315 mA (inclus)
• Boîtier : long. 83 mm x larg. 48 mm x haut. 38 mm

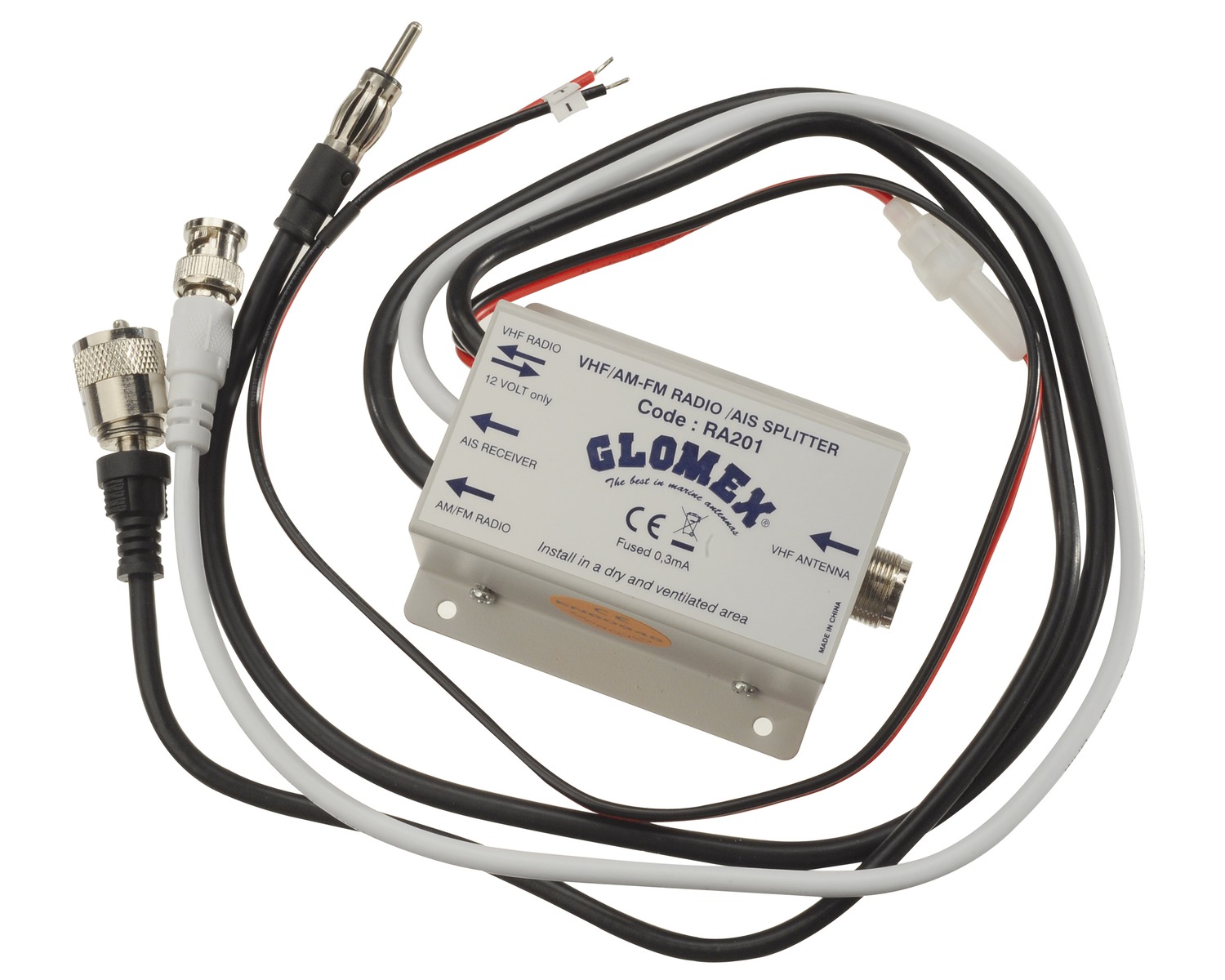

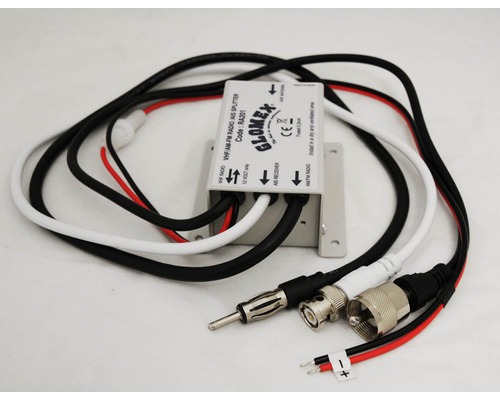

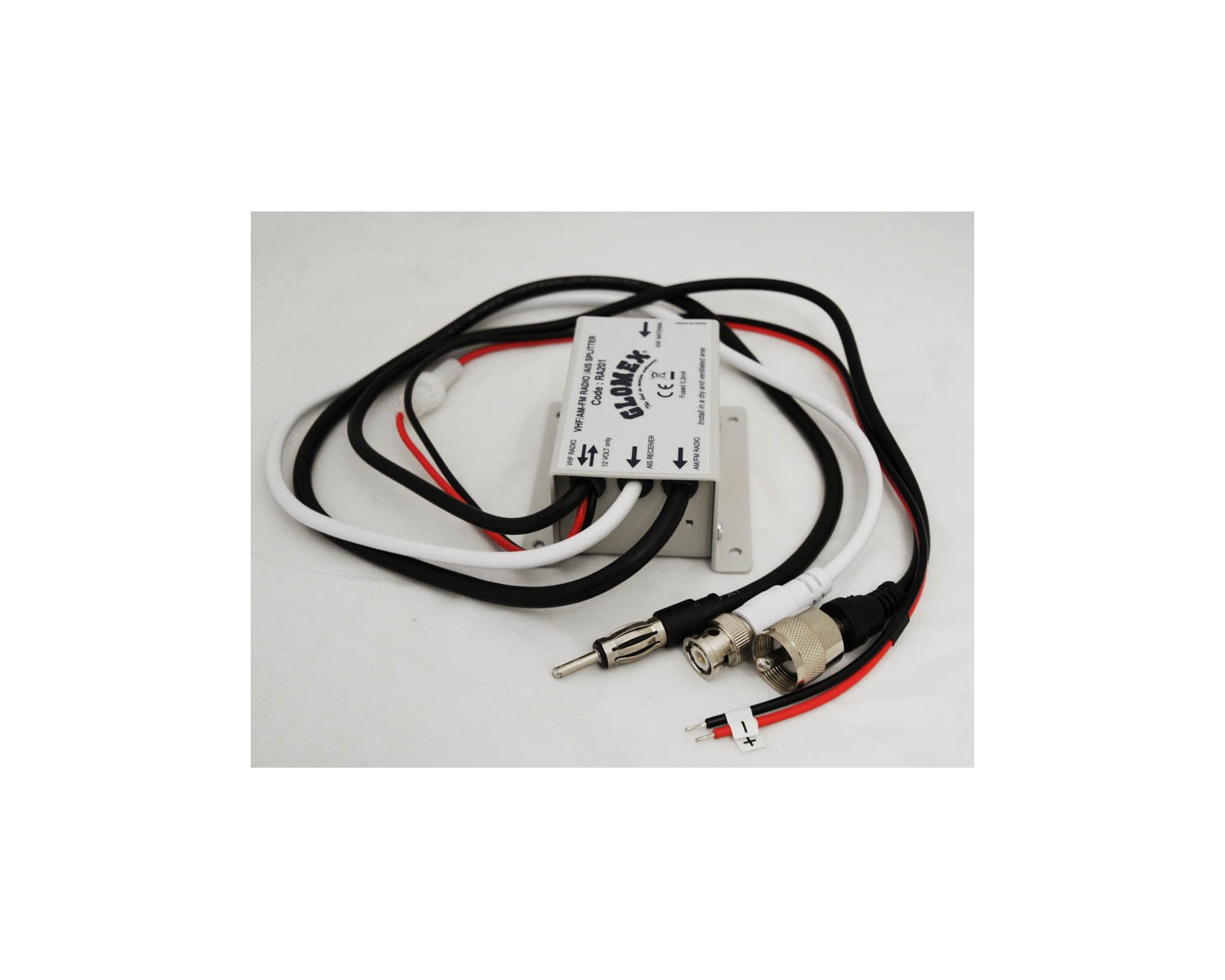

Connexions

• Entrée Antenne VHF: : prise SO239
• Sortie VHF : RG 58 C/U câble 60 cm long + prise PL259 mâle
• Sortie Radio : RG 59 A/U câble 60 cm long + prise Motorola male
• Sortie AIS : RG 58 A/U câble 60 cm long + prise BNC mâle

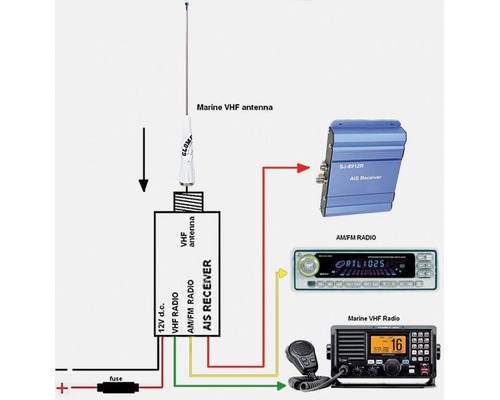

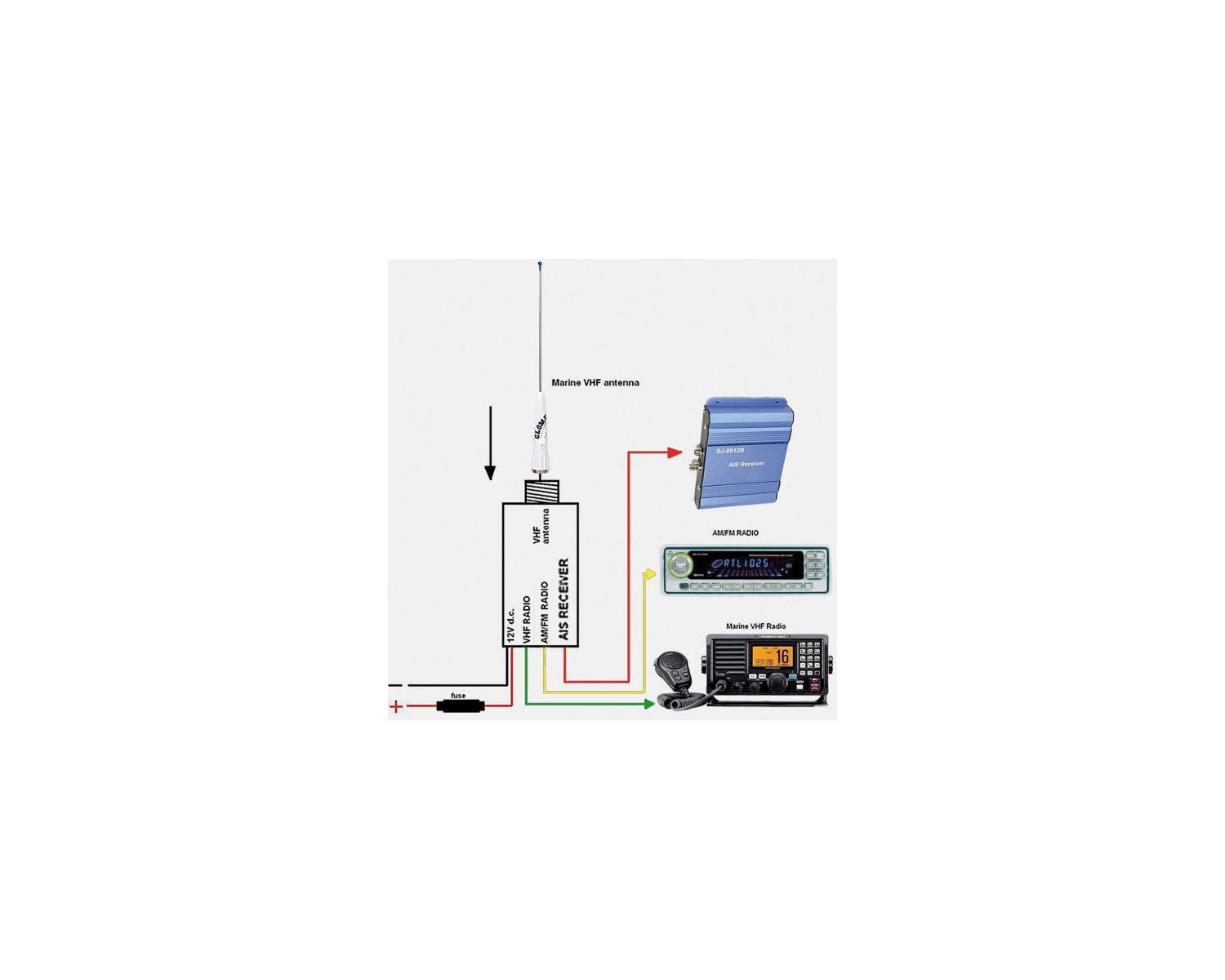

BRANCHEMENT:

Connecter le câble de l’antenne VHF avec un connecteur PL259 à la prise SO239 du répartiteur RA201
Connecter l’émetteur/récepteur VHF à RA201 en utilisant le câble “VHF RADIO“ du RA201
Connecter le récepteur radio AM/FM à RA201 en utilisant le câble “AM/FMRADIO“ du RA201
Connecter le récepteur AIS à RA201 en utilisant le câble “AIS RECEIVER“ du RA201
Connecter l’alimentation du répartiteur (prévoir un interrupteur pour couper l’alimentation)
